网络互连

网络接入

3G/4G/5G 拨号上网，支持 APN, VPDN。内置全球几百个APN信息,插入SIM卡后路由器可以自动匹配上网

接入认证

支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none

网络制式

支持NR/LTE/WCDMA(HSPA+)/TD-SCDMA/EVDO/EDGE/GPRS

LAN协议

支持ARP, Ethernet，STP

WAN协议

支持静态 IP, DHCP, PPPoE，PPTP,L2TP

支持用户数量

有线：253

网络协议

IP应用

支持 tcping,ping、traceroute、DHCP服务器/无线中继/客户端、动态域名DDNS、telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6

IP路由

支持静态路由、IGMP Proxy

TTL

自定义客户端主机TTL值

网络安全

防火墙

支持全状态包检测 (SPI), 防范拒绝服务（DDoS）攻击

支持过滤多播/Ping 数据包, 访问控制表 (ACL)

DMZ，MAC过滤，白名单/黑名单访问控制

支持NAT, PAT, DMZ, 端口映射, 虚拟服务器

AAA

支持本地认证、Radius

数据安全

支持 L2TP、PPTP、OpenVPN、CA

可靠性

备份功能

接口备份,4G/5G、有线断网互备份

链路在线检测

4G/5G状态检测，断线或信号不好时自动重新拨号

VPN断线重拨号间隔时间定义，与拨号次数控制

WAN端发送心跳检测包检测，断线自动连接

定时重启

网桥多网关

支持多LAN设置，路由器有两个网关（两个内网）

物联网

DTU

支持TCP、UDP透明传输模式、TCP Server模式、指令模式

二次开发

shell脚本

自定义脚本功能，对路由器及相关功能实现自定义管理

系统接口

路由器提供二次开发参数接口（http),如获取路由器状态，设置路由器相关功能等。方便手机APP，小程序，云服务端开发

网络管理

配置方式

支持本地或远程 HTTP、HTTPS、Telnet、SSH 方式，支持内网穿透方式

升级方式

支持本地或远程 WEB、TFTP、FTP、SFTP server、内网穿透远程

日志功能

支持本地系统日志、远程日志。重要日志掉电保存

支持日志掉电保存

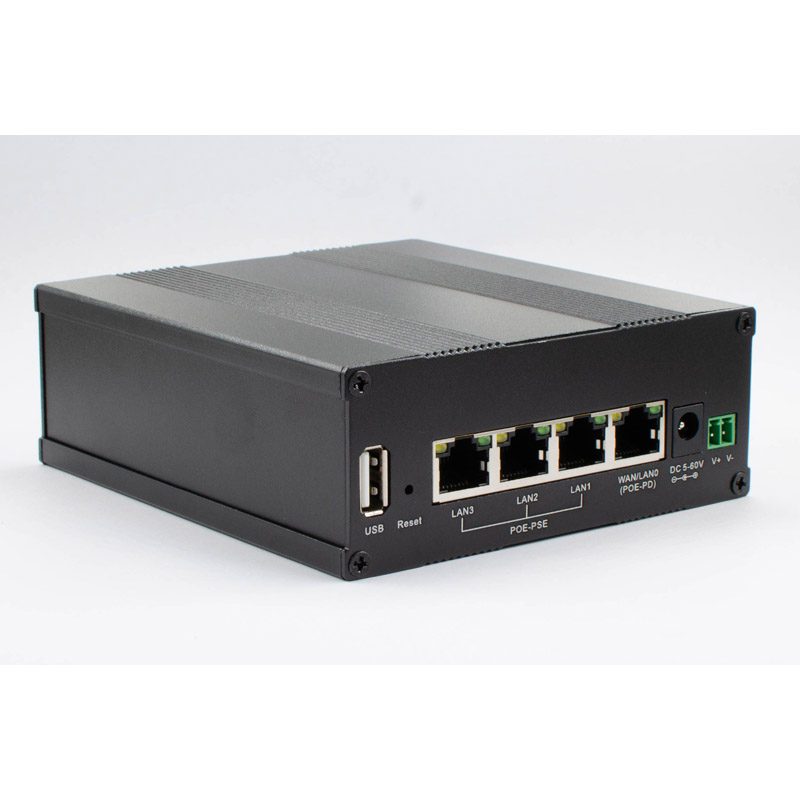

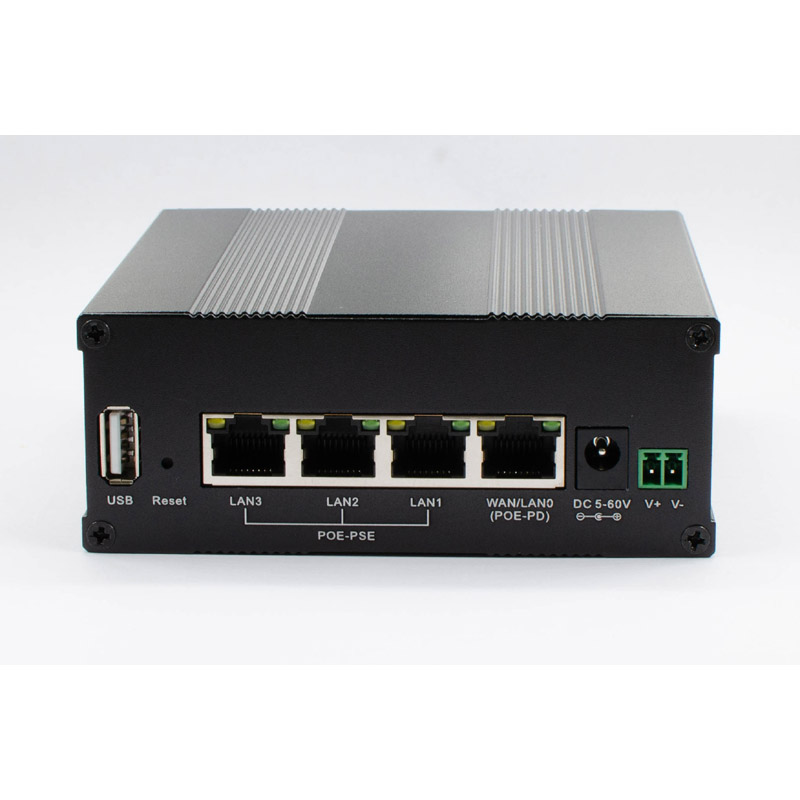

接口

以太网接口

4* 10/100/1000Mbps 快速以太网接口, WAN/LAN自适应（4G/5G模式下为4个LAN）

PIN端子

工业串行接口

RS232/RS485 x 2 工业端子

RS232 信号：TXD、RXD、GND

RS485 信号：A、B

SIM卡座

抽屉式卡座 x 2

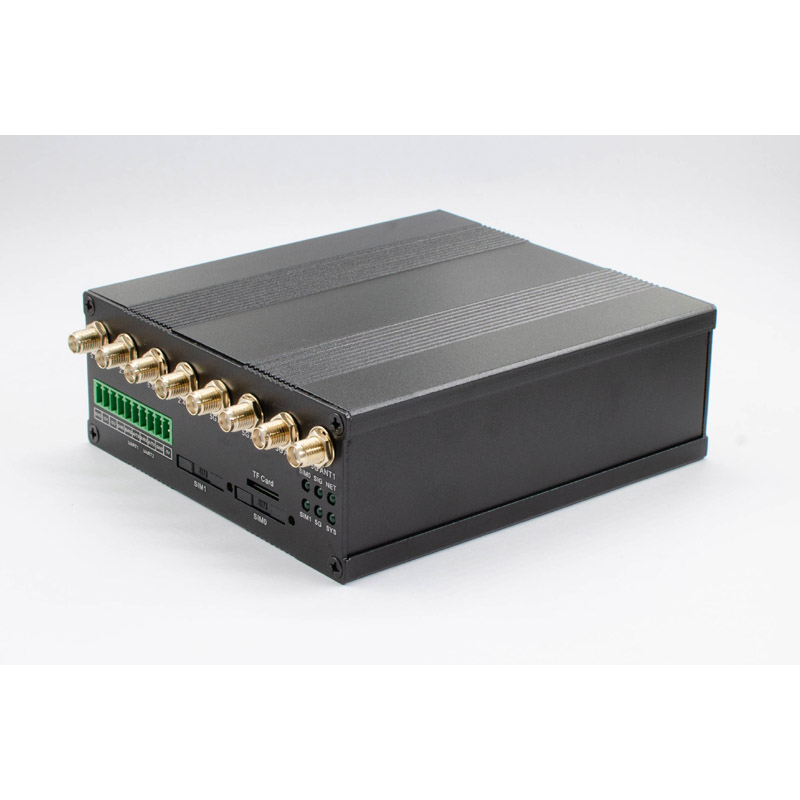

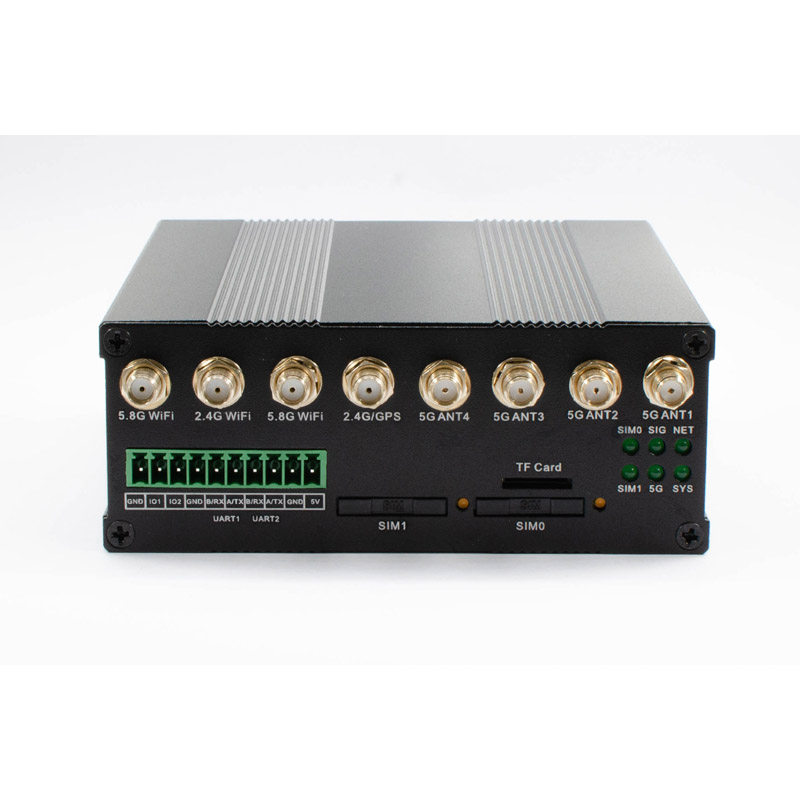

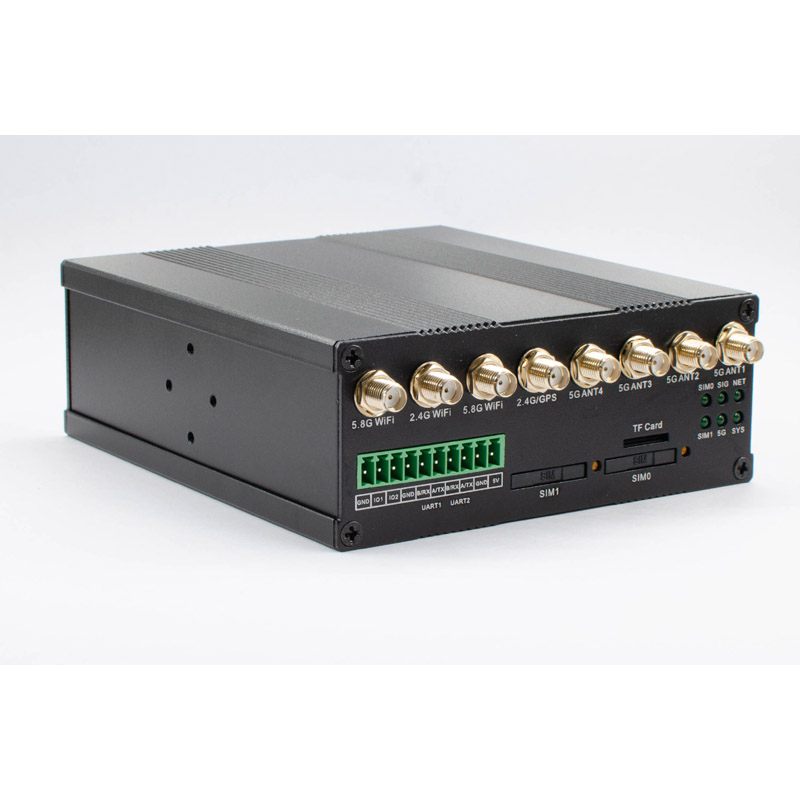

天线接头

SMA外旋内孔：

3G/4G/5G网络: SMA x 4

2.4G/5.8G WiFi:SMA x 4

复位键

1个

机械特性

安装方式

导轨、壁挂

外形尺寸

长宽高：124*113*44mm (不含天线接口)

外壳

铝合金

防护等级

IP30

冷却方式

铝块散热

重量(g)

345g （不含外接天线及电源）

电源

电源接口

DC2.1头，2pin3.5mm端子

电源输入

DC 5-40V，防反接保护

极性接反保护

支持

环境温湿度

环境湿度

5 ~ 95% （无凝霜）

存储温度

-40 ~ 85℃

工作温度

-20°C ~ +75°C

其他

LED灯

SYS系统运行指示灯：

1秒闪烁1次，表示系统正常运行

快闪表示正在升级固件，或正在按下复位键复位

NET外网连接指示灯：

4G/5G模式时，快闪表示4G/5G正在拨号中

长亮，表示WAN口上网成功

长灭，表示WAN口上网失败

SIG 5G信号强度指示灯：

5G在 90% 信号强度以上时，SIG灯长亮

5G在 45% - 90% 信号强度时，SIG灯1秒闪烁1次

5G在 45% 信号强度以下时，SIG灯会快闪

5G模式信号指示灯：

   当驻网为5G时长亮

   当驻网为4G时1秒闪烁1次

   当驻网失败时长灭

物理特性

防震

IEC60068-2-27

振动

IEC60068-2-6

跌落

IEC60068-2-32

网络

路由器型号

支持频段

RedCap 5G

KB580（全网通）

5G NR: N1/N3/N5/N8/N28/N41/N78/N79

LTE-FDD: B1/B3/B5/B8

理论速率:下行 226Mbps/ 上行 120Mbps

2.4G

2412(1) 54M CHAIN0

21.95 dBm  (  21.50 .......O..........   22.50)

54M EVM          : -33.89 dB   ( -55.00 ...........O......  -25.00)

2412(1) 54M CHAIN1

22.09 dBm  (  21.50 ..........O.......   22.50)

54M EVM          : -37.49 dB   ( -55.00 .........O........  -25.00)

2437(6) 54M CHAIN0

21.71 dBm  (  21.50 ...O..............   22.50)

65M EVM          : -35.43 dB   ( -55.00 ...........O......  -27.00)

2437(6) 54M CHAIN1

21.96 dBm  (  21.50 .......O..........   22.50)

65M EVM          : -36.67 dB   ( -55.00 ...........O......  -27.00)

2462(11) 54M CHAIN0

21.99 dBm  (  21.50 ........O.........   22.50)

135M EVM          : -35.88 dB   ( -55.00 ...........O......  -27.00)

2462(11) 54M CHAIN1

21.97 dBm  (  21.50 .......O..........   22.50)

135M EVM          : -37.14 dB   ( -55.00 ..........O.......  -27.00)

5.8G

5180(36) 54M CHAIN0

20.61 dBm  (  20.50 .O................   21.50)

54M EVM          : -32.61 dB   ( -55.00 ............O.....  -25.00)

5180(36) 54M CHAIN1

21.00 dBm  (  20.50 ........O.........   21.50)

54M EVM          : -33.69 dB   ( -55.00 ............O.....  -25.00)

5500(100) 54M CHAIN0

21.13 dBm  (  20.50 ..........O.......   21.50)

HT20-MCS7:

65M EVM          : -27.91 dB   ( -55.00 ................O.  -27.00)

5500(100) 54M CHAIN1

21.16 dBm  (  20.50 ...........O......   21.50)

HT20-MCS7:

65M EVM          : -30.92 dB   ( -55.00 ..............O...  -27.00)

5825(165) 54M CHAIN0

20.99 dBm  (  20.50 ........O.........   21.50)

AC80-MCS9:

390M EVM          : -35.93 dB   ( -55.00 ..............O...  -32.00)

5825(165) 54M CHAIN1

21.18 dBm  (  20.50 ...........O......   21.50)

AC80-MCS9:

390M EVM          : -34.52 dB   ( -55.00 ...............O..  -32.00)
