LORA系列
  • KB6301 LORA模块
  • Lora模块 500.jpg

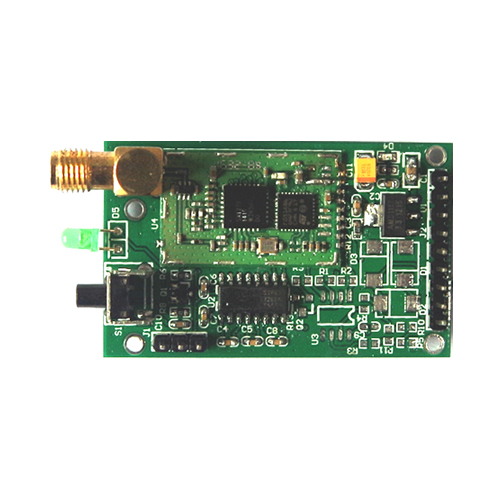

    KB6301 LORA模块

    产品特点:

    基本特性:

    空旷传输距离可达5000 @低速率

    工作频段:433~470 MHz可选

    串口参数设置多样化

    ●LORA调制模式

    ●TTL/RS232/RS485电平接口

    灵敏度高达 -139 dBm

    最大输出功率:100 mW (+20 dBm)

    工作电压范围:5 ~ 12V

    工作温度范围:-40 ~ +85 °C

    全国免费服务电话
    400-6608-108

    KB6301 LoRa无线模块基于Semtech公司SX1278芯片研发的无线数传模块,该器件采用了LoRa TM扩频调制跳频技术高效的接收灵敏度和超强的抗干扰性能,其通信距离远,接收灵敏度高,都远超现在的FSKGFSK调制,具有超强的抗干扰性。此模块设计100mw的输出功率,可选TTLRS232RS485三种常用接口,在无线抄表,远程工控等行业得以广泛地应用。

    基本特性:

    空旷传输距离可达5000 @低速率

    工作频段:433~470 MHz可选

    串口参数设置多样化

    ●LORA调制模式

    ●TTL/RS232/RS485电平接口

    灵敏度高达 -139 dBm

    最大输出功率:100 mW (+20 dBm)

    工作电压范围:5 ~ 12V

    工作温度范围:-40 ~ +85 °C



    应用范围

    远程抄表

    ● RFID标签读写器

    门禁系统

    机器人控制

    工业数据采集

    遥控器

    家庭自动化遥测

    玩具控制

    传感器网络

    健康监测

    接口

    号码

    说明

    备注

    1

    NC

    保留

    暂保留

    2

    TX/A

    RS232TTL时发送端子,RS485时为A

    接用户的接收或RS485A

    3

    RX/B

    RS232TTL时接收端子,RS485时为B

    接用户的发送或RS485B

    4

    GND

    数据地



    5

    RST

    复位



    6

    Output

    IO输出



    7

    Input

    IO输入



    8

    GND

    电源地



    9

    VCC

    电源



    10 SMA天线接口

    11 LED指示灯:

    12 复位按键:

    13 跳线功能选择:跳线帽连接AB->配置参数;跳线帽连接BC->数据传输
