WIFI系列
  • KB3077 wifi模块
  • KB3077 550.jpg

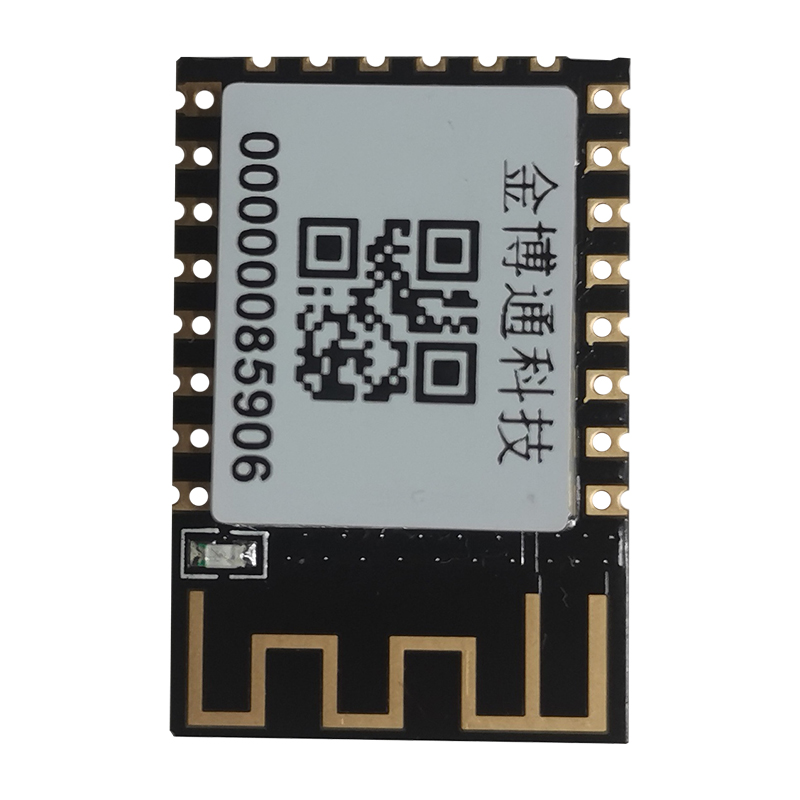

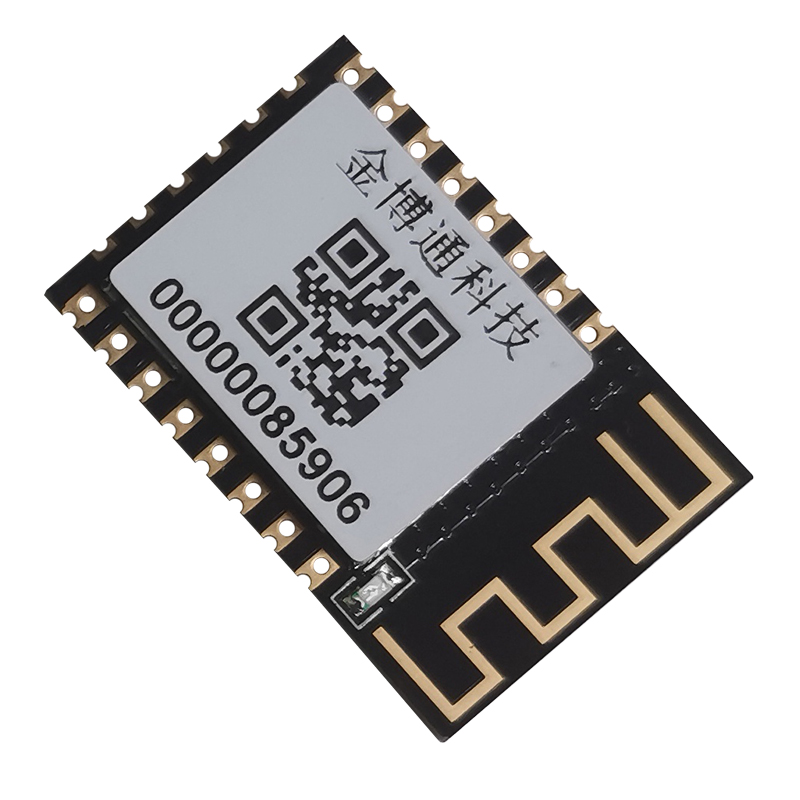

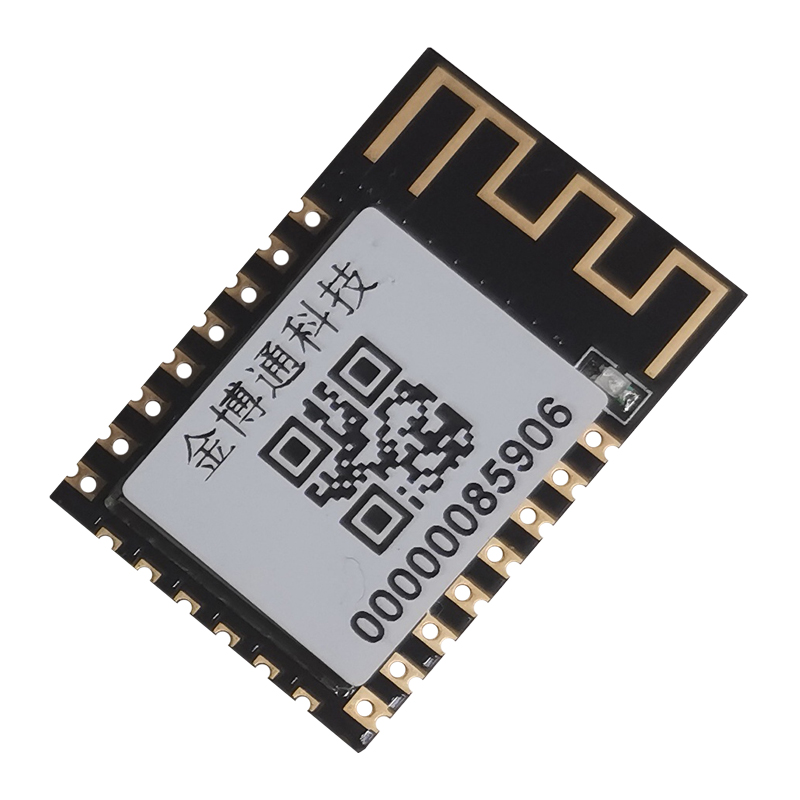

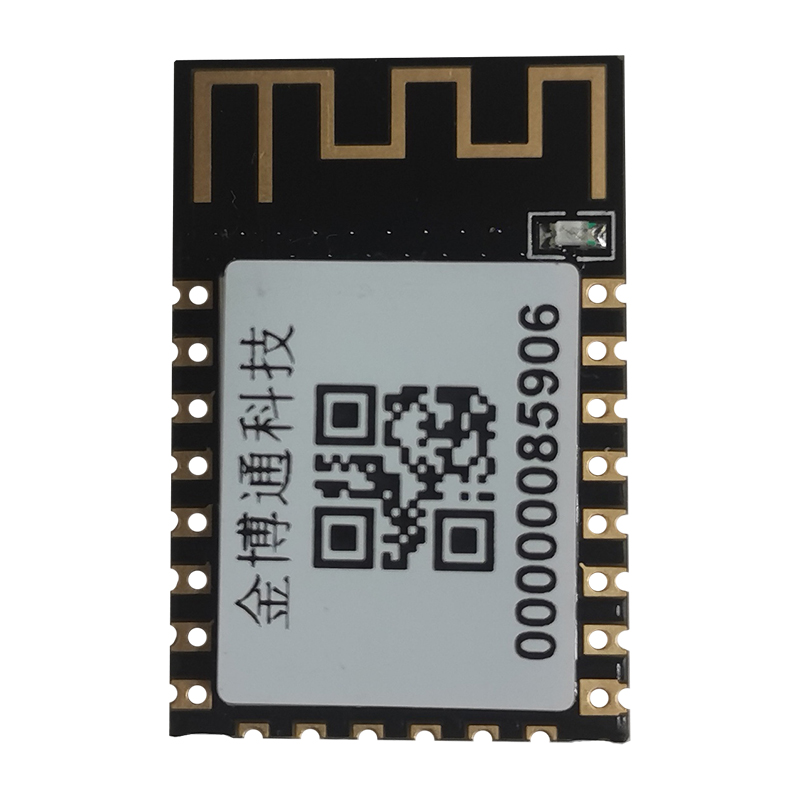

    KB3077 wifi模块

    产品特点:

    环境参数与尺寸

    工作温度:-20-70

    工作湿度:10%-90%RH(不凝结)

    存储温度:-40-80

    存储湿度:5%-90%RH(不凝结)

    长宽厚:23*19.5*4mm

    引脚插针尺寸:间距标准2.0m

    全国免费服务电话
    0755-82556825

    1. KB3077 Wifi模块简介

    KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-无线网)模块。内置TCP/IP协议栈,能够实现用户串口、无线网(WiFi)接口之间的转换。

    用户通过KB3077模块,既可以在局域网内使用手机或PC机与其通讯,也可以让其连接附近的WiFi路由器来进行使用手机互PC机与其互联网远程通讯,为用户的串口设备通过网络传输数据提供完整快速的解决方案。

    主要功能特点:

    既可以基于AP模式,也可以Station模式,支持APStation共存模式;

    局域网、互联网通讯同时并存;

    网络端既可以基于Server,也可以基于Client;

    局域网内使用时可通过广播搜索指令来获取WiFi模块的IP的地址;

    配备互联网通讯平台(云数据服务器);

    2.KB3077 Wifi模块技术参数

    网络标准

    无线标准:IEEE 802.11nIEEE 802.11gIEEE 802.11b

    无线传输速率

    11n:最高可达150Mbps

    11g:最高可达54Mbps

    11b:最高可达11Mbps

    信道数

    1-14

    频率范围

    2.4-2.484G

    发射功率

    15-19DBM

    接口

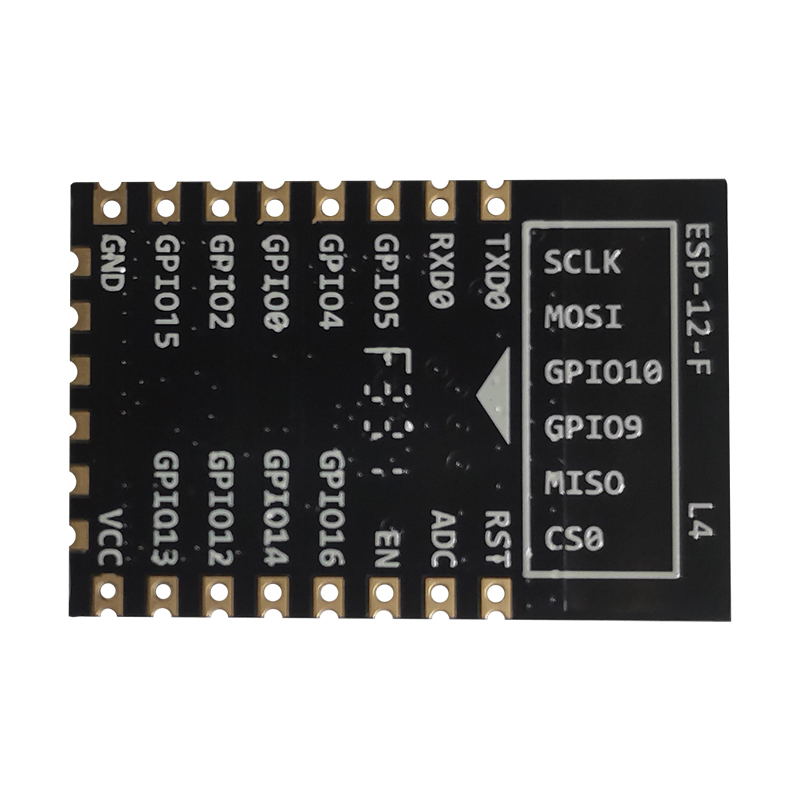

    1个串口、11GPIO(预留8个)、支持(复用GPIO) SPII2CI2SIR Remote ControlPWM

    天线

    天线类型

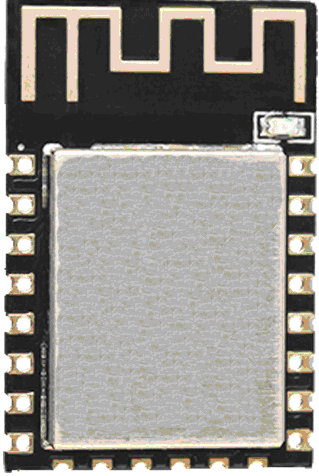

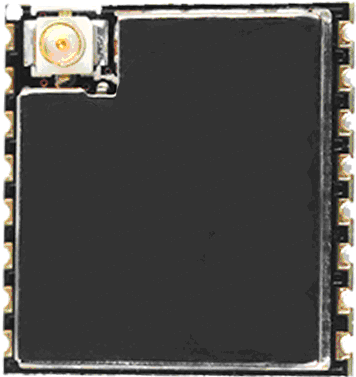

    板载天线(KB3077-A Wifi模块)/外接天线(KB3077-B Wifi模块)

    功能参数

    WiFi工作模式

    无线网卡/无线接入点/无线路由器

    无线安全

    WEP/TKIP/AES加密

    WPA/WPA2安全机制

    串口转网络

    TCP连接

    最大连接数5

    UDP连接

    最大连接数5

    串口波特率

    300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600, 1843200, 2686400.

    3.KB3077 Wifi模块规格参数

    3.1 电气参数

    工作电压: DC 5V/3.3V

    功耗:

    下列功耗数据是基于3.3V 的电源、25°C 的周围温度,并使用内部稳压器测得。

    [1] 所有测量均在没有 SAW 滤波器的情况下,于天线接口处完成。

    [2] 所有发射数据是基于 90% 的占空比,在持续发射的模式下测得的。

    注①:Modem-Sleep 用于需要 CPU一直 处于工作状态  PWM  I2S 应用等。在保持 WiFi 连接时,如果没有数据传输,可根据 802.11标准 ( U-APSD),关闭WiFi Modem电路来省电。例如,在 DTIM3

    时,每 sleep 300mS,醒来3mS 接收AP Beacon包等,则整体平均电流约 15mA

    注②:Light-Sleep 用于 CPU 可暂停的应用,如 WiFi 开关。在保持 WiFi 连接时,如果没有数据传输,可根据 802.11标准 ( U-APSD),关闭WiFi Modem电路并 暂停 CPU 来省电。例如,在 DTIM3 时,每sleep 300 ms,醒来 3ms 接收 AP  Beacon包等,则整体平均电流约 0.9mA

    注③:Deep-Sleep 不需一直保持WiFi连接,很长时间才发送⼀一次 数据包的 应用,如每100 秒测量一次温度的传感器。例如,每 300 s 醒来后需 0.3 - 1s 连上 AP 发送数据,则整体平均电流可远小于 1mA

    3.2 环境参数与尺寸

    工作温度:-20-70

    工作湿度:10%-90%RH(不凝结)

    存储温度:-40-80

    存储湿度:5%-90%RH(不凝结)

    长宽厚:23*19.5*4mm

    引脚插针尺寸:间距标准2.0m
