产品简介

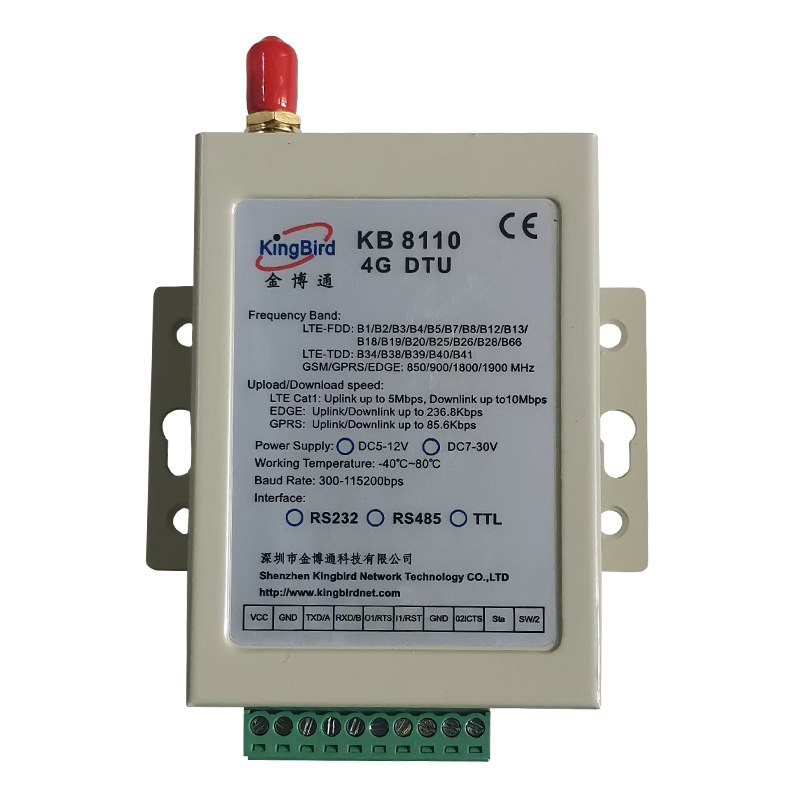

KB8110 4G DTU（Data Terminal Unit）是采用高性能全网通4G模块开发的无线数据传输模块，具有性能稳定、体积小、性价比高的特点，有利于用户设备和系统的集成。适用于中心对多点、点多分散的无线数据传输。KB8110采用全频段,可适用于世界上所有国家。

基于公网的数据传输具有通信范围广、传输稳定、可靠等特点，KB8110 4G DTU 在无人值守、远程设备监控、远程数据采集、远程抄表以及远程调度等领域得到了广泛的应用。由于本产品是专为工业集成设计的，在使用的温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您设备的数据通讯提供了高质量保证。

针对不同的行业用户要求提供不同的定制终端，这就需结合行业特点进行硬件、软件开发和系统集成。4G移动数据网络的信道可提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。而KB8110 4G DTU(Data Terminal Unit)数据终端单元，是专门用于将串口数据通过4G移动数据网络进行传送的4G无线设备。

本产品针对电力系统自动化、工业监控、交通管理、气象、环保、管网监控、金融、证券等行业部门的应用，考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。适合中心对多点、点多分散的中小数据量的传输。

应用接口和体积

    本产品提供了三个硬件接口

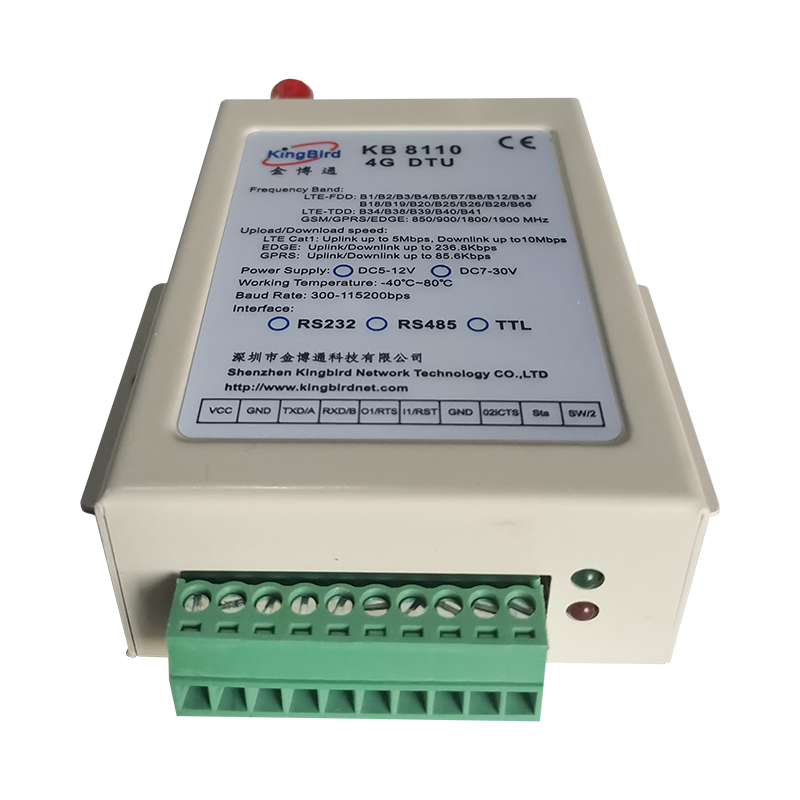

. 一个10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），电源

. 一个SMA射频接口   接天线

. 一个内嵌式SIM 卡   接SIM 卡

.体积：82mm(L)*59mm(W)*25mm(H)

.重量：160g(不含天线,数据线)

4G 基本参数：

频段:

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26/B28/B66

LTE-TDD B34/B38/B39/B40/B41

GSM/GPRS/EDGE 850/900/1800/1900 MHz

速度:

LTE Cat1: Uplink up to 5Mbps, Downlink up to10Mbps

EDGE： Uplink/Downlink up to 236.8Kbps

GPRS： Uplink/Downlink up to 85.6Kbps

功耗:

工作状态:1.5A(maximum)

       关闭状态:20uA

             休眠状态:3mA(average)

灵敏度: <-96 dBm

用户接口：

用户接口如下（自左至右）：

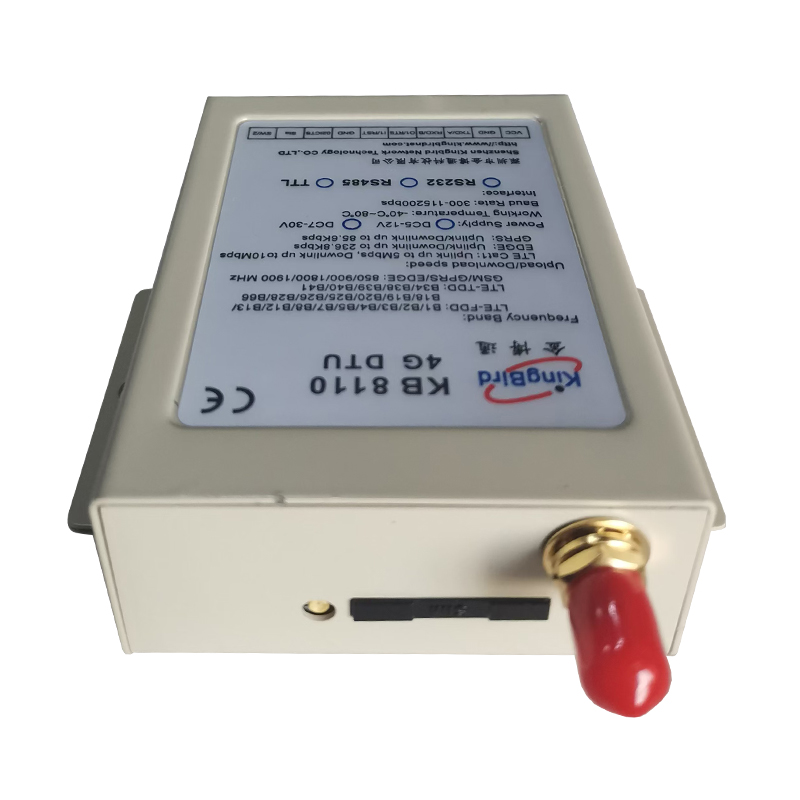

SIM卡接口：

     SIM卡接口在天线的接口旁边。用户在插入SIM卡时应注意方向与正反面。先用力顶SIM卡接口旁边的弹点，SIM卡抽屉座即会弹出，将SIM卡按抽屉座装好SIM卡，然后将整个抽屉座用力顶进（顶进时芯片面朝下）。

注：不要在DTU上电状态时插拔SIM卡。若要插拔SIM卡，请先将DTU断电。

配置DTU参数

KB8111 4G DTU 配置参数有三种途径：

1.串口配置;

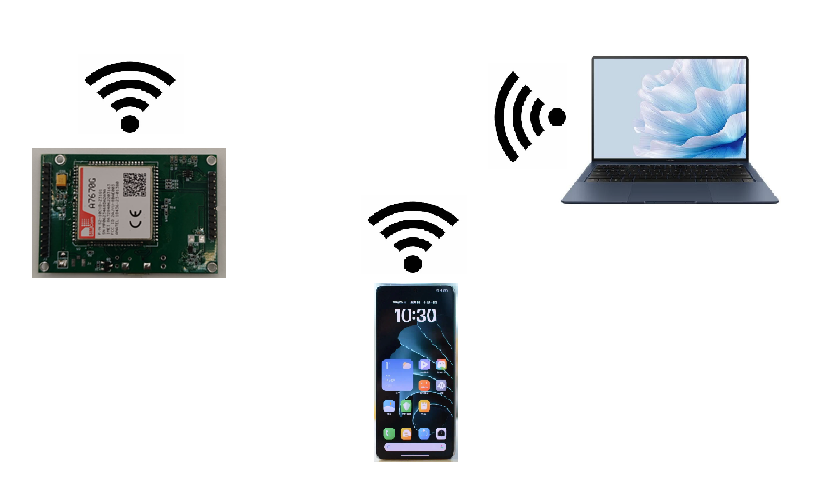

2.WiFi 配置 (手机或笔记本电脑);

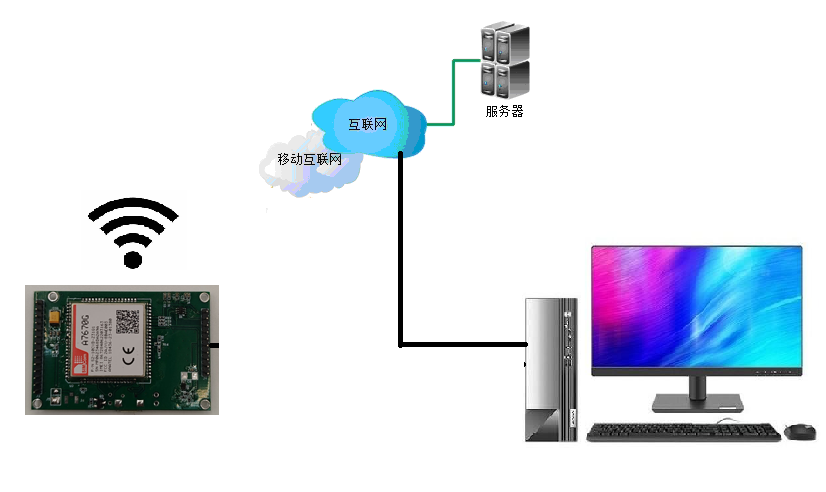

3.服务器配置(4G网络).
