1．成本低；
2．体积小；
3．功耗低；
4．宽电压供电：5-12V；
5．含贴片卡含四年流量，也支持外接卡；
6．支持TCP/UDP/MQTT/HTTP协议；
7. 即贴即用，无需软件开发；
8. 邮票孔接口，方便用户大批量贴片生产；

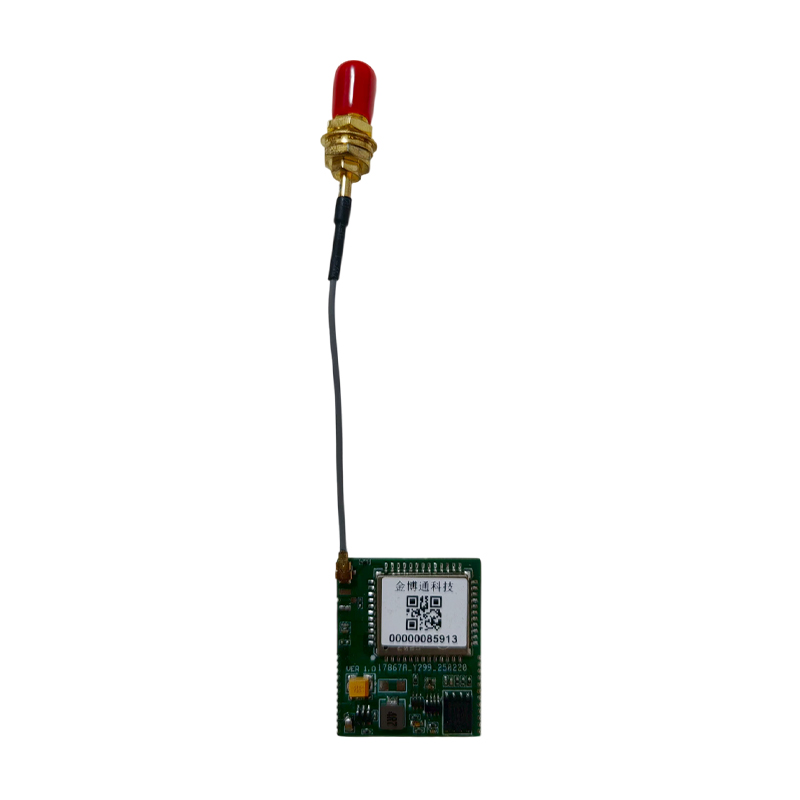

9. IPEX天线接口，方便连接各种天线；
全国免费服务电话
13682652415

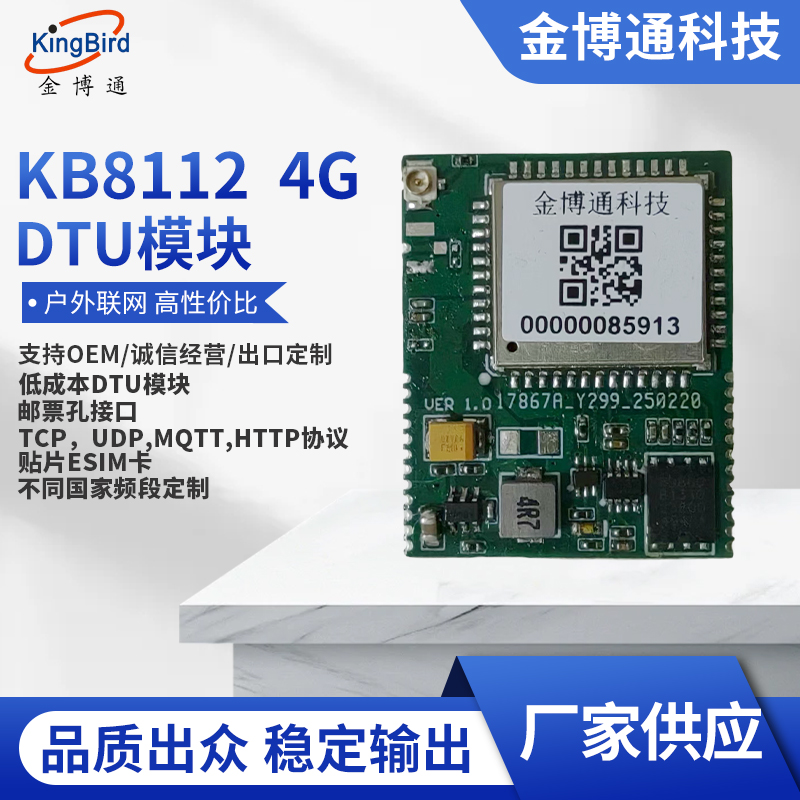

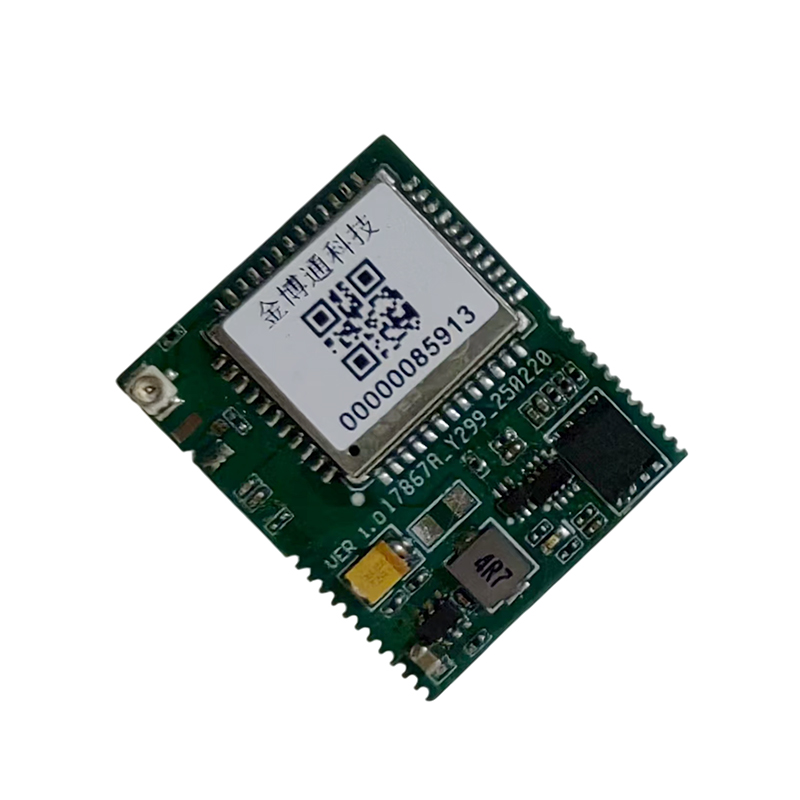

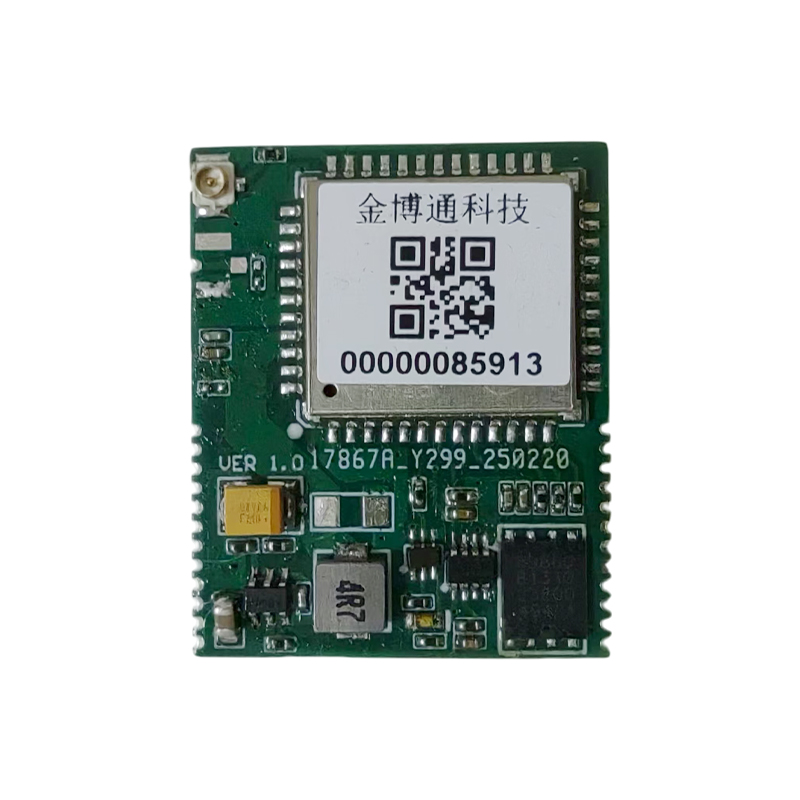

随着物联网的发展，越来越多的用户单位需要将自己的产品配上4G模块来上物联网系统，但用户买来4G模块后，需要进行软件和硬件的开发，这得必须配上一位软件工程师和一位硬件工程师，而且产品从开发到成熟，至少要半年、一年甚至两年的时间，人力成本至少要投入20万，而且耗时又长。而我公司推出的KB8112 4G DTU模块，是在4G模块基础之上将软件，硬件（电源，天线，SIM卡等）全部开发成熟的4G DTU模块，用户可直接使用，无需软硬件的开发，它支持TCP/UDP/MQTT/HTTP的协议，而且成本低，体积小，含贴片ESIM卡（配四年的流量），邮票孔接口，方便用户大批量的贴片生产。
本模块适用于各种量大的需连入物闻网的电子设备产品，如：仪器仪表，消费类电子，设备的远程控制与管理，工厂数字化改造等等。
|
序号 |
接口定义 |
说明 |
备注 |
|
1 |
VCC |
电源输入 |
电源输入，5-12V |
|
2 |
VCC |
电源输入 |
|
|
3 |
GND |
接地 |
电源地 |
|
4 |
GND |
||
|
5 |
RST |
模块复位引脚，低电平复位。重启低电平≥300mS |
不使用则悬空 |
|
6 |
TXD |
串行数据发送 |
接用户UART的接收 |
|
7 |
RXD |
串行数据接收 |
接用户UART的发送 |
|
8 |
GND |
接地 |
数据地 |
|
9 |
GPIO1 |
IO口1 |
|
|
10 |
GPIO2 |
IO口2 |
|
|
11 |
GPIO3 |
IO口3 |
|
|
12 |
工作状态 |
模块工作状态指示 |
接贴片LED指示灯： 1. 慢闪:搜索网络,网络连接中 2. 快闪:收发数据 3. 常亮：连网成功 |
|
13 |
SIM VDD |
SIM卡供电电源 |
用户根据需要使用，若模块上已有贴片卡则无需使用，不使用时全部悬空。 |
|
14 |
SIM RST |
SIM卡RESET |
|
|
15 |
SIM CLK |
SIM卡时钟 |
|
|
16 |
SIM DAT |
SIM卡数据 |
|
|
17 |
GND |
接地 |
|
|
18 |
ADC IN |
模拟输入脚，最大输入电压1.8V |
|
|
19 |
GND |
接地 |
|
|
20 |
USB BOOT |
USB下载使能。上电前接低可使能USB下载功能。 |
更新模块程序用。用户根据需要使用（用户端接入USB座后方便将来升级程序），不使用则悬空 |
|
21 |
USB VBUS |
USB电压检测 |
|
|
22 |
USB DM |
USB DATA- |
|
|
23 |
USB DP |
USB DATA+ |
|
|
24 |
NC |
保留 |
保留 |
|
25 |
GNNS ANT |
GNNS天线 |
保留（后续版本不开放，采用IPEX座） |
|
26 |
ANT |
天线 |
保留（后续版本不开放，采用IPEX座） |
